Описание
Основные характеристики электроприводов Belimo BE24-ST, BE24-12-ST:
-
Предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции;
-
Крутящий момент 24 Нм;
-
Угол поворота 90°;
-
Номинальное напряжение 24 В ~/=;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя;
-
Передающее звено 12 мм (BE24-12-ST) и 14 мм (BE24-ST).
Особенности электроприводов Belimo BE24-ST, BE24-12-ST:
-
принцип действия — двухпозиционное управление осуществляется при помощи двухпроводной схемы; электроприводы Belimo BE24-ST, BE24-12-ST защищены от перегрузок и поэтому могут находиться под напряжением в конечных положениях длительное время;
-
подключение к SBSE или Ringbus — привод оснащен штепселями, которые подключаются к устройству связи и управления или полевому модулю шины;
-
направление вращения — направление вращения зависит от конфигурации системы SBSE или Ringbus;
-
сигнализация положений — электропривод Belimo содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю;
-
ручное управление — металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводами Belimo BE24-ST, BE24-12-ST вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте;
-

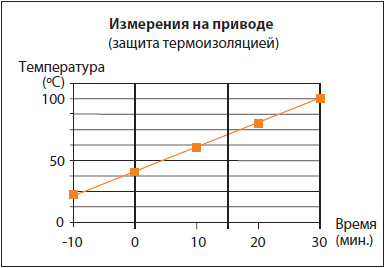

защитная функция — защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.
Технические характеристики
|
Электрические параметры
|
|
|---|---|
|
Номинальное напряжение
|
24 В ~ 50/60 Гц
24 В = |
|
Диапазон номинального напряжения
|
19,2…28,8 В ~
21,6…28,8 В = |
|
Пороговое напряжение вкл./выкл.:
мин. вкл. напряжение макс. выкл. напряжение |
19,2 B ~ / 21,6 В=
6,5 B ~ / 6,5 В= |
|
Расчетная мощность
|
18 ВА Iмакс 8,2 А при t = 5мс
|
|
Потребляемая мощность:
— во время вращения — в состоянии покоя |
12,0 Вт
<0,5 Вт |
|
Соединение
питание вспомогательные переключатели |
Кабель 1 м, 3х0,75 мм2
Кабель 1 м, 6х0,75 мм2 |
|
Вспомогательные переключатели
точки переключения точность сигнализации |
2 однополюсных с двойным переключением 1 мА…6 А, 5 В=…250 В ~
3°, 87° (относится к 0…90°) ± 2° |
|
Функциональные данные
|
|
|
Блокирующий момент:
— динамический — статический |
40 Нм
50 Нм |
|
Крутящий момент
|
40 Нм (номинальное напряжение)
|
|
Направление вращения
|
Выбирается установкой L/R
|
|
Передающее звено
|
14 х 14 мм (BE24-ST) и 12 x 12 мм (BE24-12-ST)
|
|
Угол поворота
|
Макс. 100° (включая дополнительных 5° в конечных положениях)
|
|
Индикация положения
|
Механический указатель
|
|
Время поворота
|
<60с для 90°
|
|
Уровень шума
|
Макс. 62 дБ
|
|
Безопасность
|
|
|
Класс защиты
|
III (для низких напряжений)
|
|
Степень защиты корпуса
|
IP54
|
|
Температура окружающей среды
|
-30…+50°С
|
|
Температура хранения
|
-40…+80°С
|
|
Техническое обслуживание
|
Не требуется
|
|
Вес
|
|
|
Вес
|
2700 г
|
