Описание
Основные характеристики электропривода Belimo BEG230:
-
Предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции;
-
Угол поворота 180°;
-
Крутящий момент 24 Нм;
-
Номинальное напряжение 230 В~;
-
Управление: открыто/закрыто;
-
2 встроенных вспомогательных переключателя;
-
Передающее звено 12 мм.
Особенности электропривода Belimo BEG230:
-
принцип действия — двухпозиционное управление осуществляется при помощи двухпроводной схемы; электропривод Belimo BEG230 защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время;
-
сигнализация положений — электропривод Belimo содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю;
-
стабилизатор вала — захват вала заслонки, устанавливаемый на приводе с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала, для создания стабильной комбинации заслонки, вала заслонки и электропривода; он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки и способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата;
-
ручное управление — металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом Belimo BEG230 вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте;
-

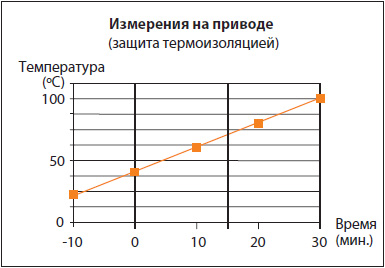

защитная функция — защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.
Технические характеристики
|
Электрические параметры
|
|
|---|---|
|
Номинальное напряжение
|
230 В ~ 50/60 Гц
|
|
Диапазон номинального напряжения
|
198 … 264 В ~
|
|
Пороговое напряжение вкл./выкл.:
мин. вкл. напряжение макс. выкл. напряжение |
198 B ~
100 B ~ |
|
Расчетная мощность
|
15 ВА I макс 7,9 А при t = 5 мс
|
|
Потребляемая мощность:
— во время вращения — в состоянии покоя |
8,0 Вт
<0,5 Вт |
|
Соединение
питание вспомогательные переключатели |
Кабель 1 м, 3х0,75 мм2
Кабель 1 м, 6х0,75 мм2 |
|
Вспомогательные переключатели
точки переключения точность сигнализации |
2 однополюсных с двойным переключением 1 мА…6 А, 5 В=…250 В ~
5°, 175° (относится к 0…180°) ± 2° |
|
Функциональные данные
|
|
|
Блокирующий момент:
— динамический — статический |
24 Нм
30 Нм |
|
Крутящий момент
|
24 Нм (номинальное напряжение)
|
|
Направление вращения
|
Выбирается установкой L/R
|
|
Передающее звено
|
12 х 12 мм
|
|
Угол поворота
|
Макс. 180°
|
|
Индикация положения
|
Механический указатель
|
|
Время поворота
|
<60с для 180°
|
|
Уровень шума
|
Макс. 62 дБ
|
|
Безопасность
|
|
|
Класс защиты
|
II (все изолировано)
|
|
Степень защиты корпуса
|
IP54 в любом положении установки
|
|
Температура окружающей среды
|
-30…+50°С
|
|
Температура хранения
|
-40…+80°С
|
|
Техническое обслуживание
|
Не требуется
|
|
Вес
|
|
|
Вес
|
2700 г
|
