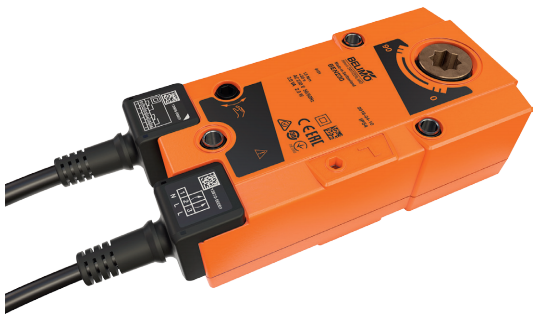

Описание
Принцип работы и управления
Для управления электроприводом Belimo BЕN230 применяется двухпроводная схема (двухпозиционное управление). За счет того, что электропривод надежно защищен от перегрузок при эксплуатации, он может оставаться под напряжением в финальных позициях в течение длительного промежутка времени.
Функция защиты в случаях пожара
В электроприводе Belimo BЕN230 реализована защитная функция Safety Position LockTM . Благодаря ей клапан надежно фиксируется в защитном положении, что обеспечивает максимальную ступень защиты от дыма в случаях пожара.
Сигнализационная система
В конструкцию электропривода Belimo BЕN230 встроены два дополнительных фиксированных переключателя, сигнализирующих о прохождении клапаном финальных позиций. Внимание! Даже при единоразовой подаче на контакты переключателей сильных токов включение переключателей в цепи слабых токов в диапазоне миллиампер уже невозможно, т.к. они уже не среагируют на такие значения.
Промежуточную позицию заслонки клапана можно определить при помощи механического индикатора.
Управление вручную
В базовую комплектацию электропривода Belimo BЕN230 входит металлическая рукоятка для управления устройством вручную. Также с ее помощью можно тестировать клапан, если отсутствует подключение системы к электропитанию.
Технические характеристики
| Электро-данные | |
|---|---|
| Uномин | АС 230 В |
| Диапазоны Unom | АС 198 … 264 В |
| Частота тока | 50/60 Гц |
| Напряжение пороговое (U) | Min U включения: АС 198 В Max U выключения: АС 50 В |
| Расчетный показатель мощности | 7 ВА, Imax = 4 A при условии t = 5 мс |
| Потребляемые мощности | Во время работы: 4 Вт Вне работы: 0,4 Вт |
| Тип присоединения | Кабель безгаголеновый К источнику питания: длина = 100 см, 3 х 0,75 мм2 Переключатели: длина = 100 см, 6 х 0,75 мм2 |
| Характеристики переключателей (2 шт.) | 1-полюсные, 2-ое переключение I = 1 мА … 3 А, U = DC 3 В … АС 250 В 5°, 80° |
| Погрешность сигнализации положений | +/- 3° |
| Функциональные данные | |
| Вращающий момент | 15 Нм |
| Направление движения | Настраивается посредством установки |
| Звено передачи | 1,2 на 1,2 см |
| Допустимый поворот привода | Max угол 95° |
| Срок эксплуатации | Min 10 тыс. циклов |
| Указатель положения | Индикатор механич. |
| Время срабатывания на 90° | Менее 30 сек |
| Шум при работе двигателя | Не более 58 дБ |
| Данные по безопасной эксплуатации | |
| Класс защиты от поражения током | 2-й — полная изоляция |
| Защита корпуса | По протоколу IP54 |
| Температурный режим среды при эксплуатации | Диапазон t от –30°С до +55°С |
| Температурный режим хранения | Диапазон t от –40°С до +80°С |
| Сервисная поддержка | Нет необходимости |
| Вес привода | 0,9 кг |
