Описание
Принцип работы привода

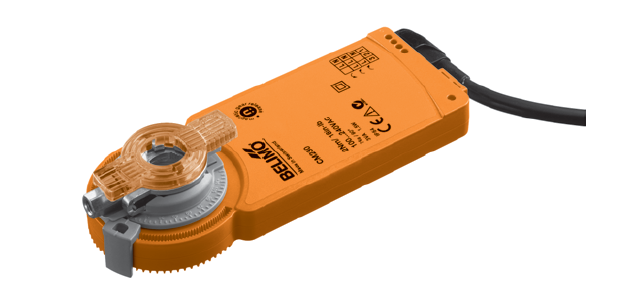

Электропривод Belimo CM24-SR-L регулирует работу воздушных заслонок, открывая их до положения, заданного контроллером через стандартный сигнал от 0 до 10 В. Для отображения текущего положения привода передается сигнал обратной связи U (измеряемое напряжение). Сигнал U может также выступать управляющим сигналом для других приводов.
Возможно управление приводом Belimo CM24-SR-L вручную. Для этого в указателе позиций привода расположен магнит. Чтобы вывести редуктор из зацепления, магнит необходимо переместить в специально предназначенную для этого зону на корпусе с обозначением.
Установочный процесс
Для установки электропривода Belimo CM24-SR-L на заслонку используется захват от 0,6 до 1,27 см. Чтобы избежать вращения привода на вале заслонки после монтажа в комплекте идет фиксатор, который закрепляет его.
Надежность эксплуатации
Для защиты электропривода Belimo CM24-SR-L от перегрузок реализована функция автоматической остановки по факту прохождения финальных позиций.
Исходная позиция
Каждый раз после подачи электропитания либо отключений по окончанию работы электропривод возвращает вал заслонки в исходную позицию. После этого позиция электропривода задается уже сигналом Y.
Технические характеристики
| Электричество | |
|---|---|
| Uномин | 24 В (рабочий интервал U: 19, 2 – 28,8 В) |
| Частота переменного тока | 50/60 Гц |
| Значения мощностей | 2 ВА – расчет
1 Вт – при работе 0,5 Вт – в покое |
| Присоединение к источнику питания | Кабельное, длина — 1 м, 4 х 0,75 мм2 |
| Функциональность | |
| Момент силы двигателя | 2 Нм (минимальное значение при Uномин) |
| Управление | Сигнал Y (управляющий) – от 0 до 10 В, R на входе = 100 кОм
Диапазон работы Y – от 2 до 10 В Сигнал U (обратная связь) – от 2 до 10 В, max I = 1мА |
| Погрешность хода | Отклонение +/- 5% |
| Управление вручную | Есть. Активируется магнитом |
| Вращение привода | Max угол = 95°, настраивается и ограничивается упорами (механическими) |
| Период вращения на 90° | 75 сек |
| Допустимый шум | Не более 35 дБ |
| Индикатор позиций | Указатель механический с интегрированным магнитом |
| Безопасность | |
| Защита от тока | Класс III – небольшие напряжения |
| Защита корпуса | IP54, от положения установки не зависит |
| t внешней среды | От –30°C до +50°C |
| t в покое | От –40°C до +80°C |
| Влажность воздуха | 95% относит., конденсат не образуется |
| Поддержка тех. службы | Нет |
| Вес устройства | 0,22 кг |
