Описание
Процесс установки привода

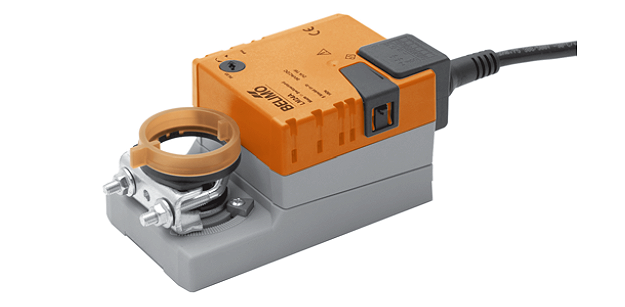

Установка электропривода Belimo LM24A на воздушную заслонку производится специальным захватом, поставляемым в комплекте с фиксатором, который позволяет закрепить привод и избежать произвольного вращения в процессе работы.
Принцип управления
Электропривод Belimo LM24A может управляться как по 3-позиционной схеме, так и по принципу Открыто-Закрыто.
Для управления вручную необходимо нажать на самовозвратную кнопку на корпусе. В нажатом состоянии она выводит зубчатый редуктор из зацепленного состояния. С опцией блокировки в любом положении.
Настройка угла поворота привода
С обеих сторон привода Belimo LM24A находятся механические упоры, с помощью которых происходит настройка необходимого угла поворота привода (максимально 90°).
Надежность эксплуатации
За счет того, что электропривод Belimo LM24A автоматически прекращает работу после прохождения финальных позиций, он надежно защищен от перегрузок. Концевые выключатели не требуются.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Uномин и интервал Uномин | 24 В, 19,2 – 28,8 В |
| Частота тока | 50/60 Гц |
| Потребляемые мощности | 2 ВА – расчетный показатель при калибровке
1 Вт (при 5 Нм) – потребление в процессе работы 0,2 Вт – в нерабочем состоянии |
| Присоединение к источнику питания | Кабельное, длина 100 см, 3 x 0,75 мм2 |
| Функциональные характеристики | |
| Момент силы двигателя (миним. значение) | 5 Нм (при 24 В) |
| Вращение привода | Направление реверсивное, устанавливается при помощи настройки 0/1 (влево/вправо) |
| Управление вручную | Есть. Для активации и вывода редуктора из зацепления нажать самовозвратную кнопку |
| Допустимый угол поворота привода | ≤ 95°, ограничен механич. упорами с обеих сторон (настраиваются) |
| Период срабатывания | 2,5 мин |
| Допустимый уровень шума при работе | ≤ 35 дБ |
| Индикатор позиции | Съемный указатель (механический) |
| Характеристики безопасности | |
| Защита от поражения током | Экстра-низкие U (3-й класс защиты) |
| Протокол защиты корпуса | IP54, вне зависимости от установочного положения |
| Окружающая t | От –30°C до +50°C |
| t хранения привода | От –40°C до +80°C |
| Отн. влажность воздуха | 95%, конденсат не образуется |
| Сервисная поддержка | Не предусмотрена |
| Вес устройства | 0,6 кг |
