Описание
Принцип установки привода

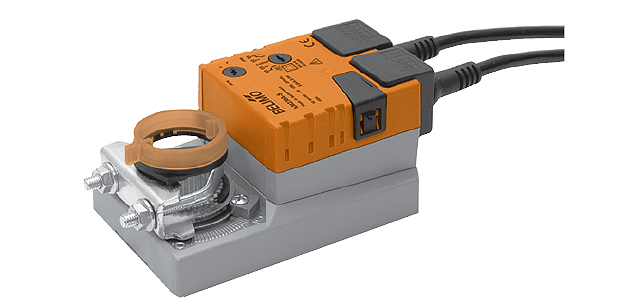

Для установки устройства на воздушную заслонку вместе с приводом Belimo NM24A поставляется универсальный захват. Также в базовую комплектацию входит фиксатор, который закрепляет привод на заслонке во избежание произвольных поворотов во время эксплуатации.
Режим ручного управления
Для перевода электропривода Belimo NM24A на режим ручного управления необходимо нажать самовозвратную кнопку на корпусе. Это позволит отсоединить привод за счет вывода редуктора из зацепленного состояния.
Надежность функционирования
Для обеспечения высокой степени защиты от перегрузок в процессе эксплуатации привода Belimo NM24A предусмотрена функция автоматического отключения после прохождения финальных позиций.
Технические характеристики
| Параметры подключения к питанию | |
|---|---|
| Unomin | 24 В (постоянный/переменный ток) |
| Частота тока | 50/60 Гц |
| Интервал Unomin | 19,2 – 28,8 В (постоянный/переменный ток) |
| Мощности (N) | 3,5 ВА – во время калибровки (расчетный параметр)
1,5 Вт (при 10 Нм) – потребление N во время работы 0,2 Вт – потребление N в состоянии покоя |
| Подключение к источнику питания | Кабельное, 100 см, 3 х 0,75 мм2 |
| Функциональные параметры | |
| Минимальный момент силы двигателя | 10 Нм (Unomin) |
| Поворот привода | Направление реверсивное, выбирается установкой 0 (влево) / 1 (вправо) |
| Ручной режим | Есть. Для активации режима нажать на кнопку на корпусе, фиксируется вручную |
| Максимальный угол поворота привода | Не более 95° Угол ограничивается и настраивается с помощью концевых упоров с обеих сторон привода |
| Время срабатывания | 2,5 мин |
| Максимальный шум в процессе работы двигателя | Не более 35 дБ |
| Индикатор позиций привода | Съемный указатель (механи-й) |
| Безопасность эксплуатации | |
| Класс защиты от тока | 3-ий – только низкие напряжения |
| Протокол защиты корпуса | IP54 (вне зависимости от позиции установки) |
| Температурный режим эксплуатации | От –30°C до +50°C |
| Температурный режим хранения привода в нерабочем состоянии | От –40°C до +80°C |
| Относит. влажность воздуха | 95%, без конденсации |
| Сервисная поддержка | Нет необходимости |
| Вес устройства | 750 грамм |
