Описание
Процесс монтирования привода

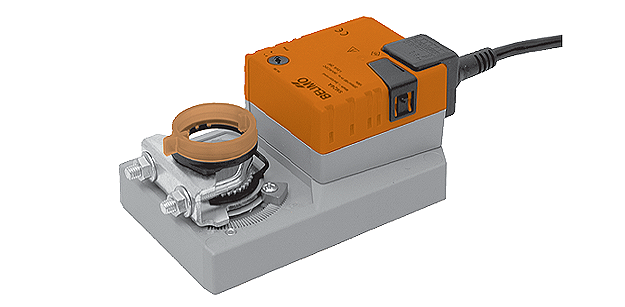

Для монтажа электропривода Belimo SM230A на воздушную заслонку в комплекте поставляется крепежный захват, что облегчает установочный процесс. Для того, чтобы предотвратить произвольный поворот привода в процессе работы он закрепляется фиксатором.
Режим ручного управления
В электроприводе Belimo SM230A предусмотрен режим ручного управления. Для активации режима нужно нажать на кнопку на корпусе привода – редуктор будет выведен из зацепленного положения.
Надежность функционирования
За счет реализованной функции остановки электропривода Belimo SM230A сразу после прохождения финальных позиций гарантируется надежность функционирования и высокая степень защиты от перегрузки без использования концевых выключателей.
Технические характеристики
| Данные по электричеству | |
|---|---|
| Номин. напряжение (U) | 100 – 240 В АС; частота 50/60 Гц |
| Интервал номин. U | 85 — 265 В АС |
| Потребление мощности | 6 ВА – в состоянии калибровки
2,5 Вт, при номин. U – в рабочем состоянии 0,6 Вт – в нерабочем состоянии |
| Способ присоединения к питанию | Кабельный, длина 100 см, 3 х 0,75 мм2 |
| Данные по функциональности | |
| Момент силы двигателя | 20 Нм, при номин. напряжении |
| Движение двигателя | Реверсивное направление, задается установкой 0 (влево) / 1 (вправо) |
| Режим ручного управления | Есть. За счет нажатия кнопки редуктор будет выведен из зацепления, может фиксироваться |
| Угол поворота максимальный | ≤ 95°. Угол настраивается посредством механических концевых упоров |
| Время срабатывания | 2,5 мин |
| Шум при работе двигателя | ≤ 45 дБ |
| Контроль позиций | Съемный индикатор (механический) |
| Данные безопасности | |
| Защита от тока | 100% изоляция – 2 класс |
| Протокол защиты корпуса | IP54, независимо от позиции установки |
| Температурный режим эксплуатации | От –30°С до +50 °C |
| Температурный режим при хранении привода | От –40°С до +80°C |
| Относ. влажность воздуха | 95%, конденсат не образуется |
| Поддержка сервисной службы | Нет |
| Масса устройства | 1050 грамм |
