Описание
Принцип работы и управление

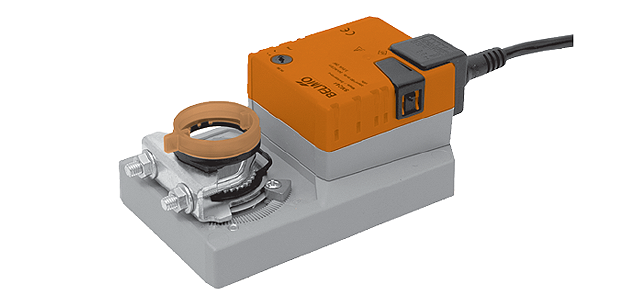

Для управления электроприводом Belimo SM24A-SR применяется аналоговый управляющий сигнал в диапазоне 0-10 В, который открывает привод до нужного положения. Узнать текущее положение привода можно по значению U (электрический способ).
Предусмотрена возможность ручного управления приводом Belimo SM24A-SR. Для выведения зубчатого редуктора из зацепленного состояния нужно нажать кнопку на корпусе (с опцией самовозврата).
Процесс установки привода
Электропривод Belimo SM24A-SR устанавливается на вал заслонки универсальным захватом. Чтобы предотвратить произвольный поворот привода во время работы, предусмотрен фиксатор, устанавливаемый на привод для надежной фиксации.
Настройка угла вращения привода
Электропривода Belimo SM24A-SR оснащен механическими упорами в обеих сторон, которые настраивают нужный угол и ограничивают его до 95°.
Надежность функционирования
В приводе Belimo SM24A-SR реализована функция автоматической остановки по достижению финальных позиций, что обеспечивает надежную защиту от перегрузок.
Технические характеристики
| Характеристики по электричеству | |
|---|---|
| U номинал / интервал U | 24 В / 19,2-28,8 В~; 21,6-28,8 В= |
| Частота тока | 50/60 Гц |
| N расчет | 4 ВА |
| N потреб | Работа: 2 Вт (при 20 Нм) Покой: 0,4 Вт |
| Присоединение | Кабельное, длина — 100 см, 4 x 0,75 мм2 |
| Характеристики по функциональности | |
| Вращающий момент (минимум) | 20 Нм (при U номинал) |
| Управление (сигнал Y) | Аналоговое, диапазон 0-10 В, R входное – 100 кОм Диапазон нормальной работы – 2-10 В |
| Обратная связь | Диапазон 2-10 В, max 1 мА |
| Допустимая погрешность хода | +/- 5% |
| Направление поворота | Реверсивного типа, переключатель 0/1 (влево/вправо) При сигнале Y = 0 позиция переключателя 0 соответствует 1 |
| Управление вручную | Есть. Для вывода зубчатого редуктора из зацепления нажать специальную кнопку на корпусе, опция самовозврата и блокировки |
| Максимально допустимый угол поворота | 95°, ограничен с обеих сторон упорами |
| Срабатывание | 2,5 мин |
| Допустимый шум | ≤45 дБ |
| Индикатор положения | Съемный указатель |
| Характеристики безопасности | |
| Защита от тока | III класс (низкие U) |
| Защита корпуса | IP54 (от положения установки не зависит) |
| t внешней cреды | От –30°C до +50°C |
| t хранения | От –40°C до +80°C |
| Относительная влажность | 95%, не конденсируется |
| Тех. поддержка | Нет |
| Вес | 1,05 кг |
