VLT AQUA DRIVE FC 202

Описание

Основные функции Danfoss VLT AQUA Drive FC 202

• Встроенные функции и алгоритмы для работы с насосами
• До 3-х сигналов обратной связи
• Защита от сухого хода
• Режим заполнения трубы
• Крайняя точка рабочей кривой
• Встроенный стандартный каскадный контроллер
• Чередование двигателей
• Компенсация потока
• 4 ПИД -регулятора с возможностью моделирование зависимого п/пид контроллера
• Автоматическая оптимизация энергопотребления (АЭО)
• Автоматическая адаптация к двигателю
• Летящий пуск (подхват вращающегося двигателя)
• Электронное тепловое реле (ETR)

Характеристики Danfoss VLT AQUA Drive FC 202

Выходные данные (U, V, W)

• Выходное напряжение 0-100% напряжения питания
• Отключение на стороне выхода Неограниченно
• Время разгона (останова) 1-3600 с
• Выходная частота 0-132 Гц

Опции панели управления

• Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа

I/O options

• Дополнительные универсальные вводы-выводы (MCB 101)
• Дополнительные реле (MCB 105)
• Расширенный каскадный контроллер (MCO-101)
• Продвинутый каскадный контроллер (MCO-102)
• Дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109)

Цифровые входы (DI)

• Программируемые цифровые входы 6
• Логика NPN, PNP
• Уровень напряжения 0-24 В
• Вход термистора 1

Аналоговые входы (AI)

• Общее число 2
• Режим Ток или напряжение
• Уровень напряжения 0 – 10 В (масштабир.)
• Уровень тока 0/4 – 20 мА (масштабир.)

Цифровые входы

• Количество входов: 4
• Тип логики: PNP или NPN
• Уровень напряжения: 0–24В

Прочие опции

• Набор IP21/NEMA1, адаптер
• Profibus с разъемом Sub-D
• Развязывающая плата
• Для сетевых кабелей, кабель USB для подключения к ПК

Прикладные опции

• Плата подключения внешнего источника питания +24 В (MCB-107)

Фильтры

• Фильтр гармоник (AHF 005/010),
• Синусоидальный фильтр (MCC 101),
• Фильтр dU/dt (MCC 102).

Соединение с шинами данных

Встроенные протоколы: FC Protocol, Modbus RTU, Metasys N2

Опционально: PROFIBUS, DeviceNet, EtherNet/IP, Modbus TCP IP, PROFINET

Преимущества VLT AQUA Drive

Энергосбережение и энергоэффективность

• КПД на уровне 98%
• Спящий режим
• Автоматическая оптимизация энергопотребления дополнительно уменьшает потребление на 3-5%
• Компенсация потока, уменьшение давления снижает потребление в условиях малого расхода
• 2-х ступенчатый разгон/торможение (начальный разгон и конечное торможение)
• Защита обратного клапана
• Безопасный останов
• Обнаружение малого потока
• Режим заполнения пустой трубы
• Спящий режим
• Защита паролем
• Защита от перегрузки
• ПЛК

Компактность и экономия пространства

Компактный дизайн ПЧ делает монтаж легким удобным практически в любых помещениях.

• Встроенные дроссели постоянного тока для снижения гармоник в сети (внешние дроссели переменного тока не нужны)
• Под заказ встроенные фильтры ВЧ-помех для всего ряда мощности
• Интеллектуальная концепция охлаждения уменьшает требуемое пространство для монтажа
• Модульный дизайн позволяет производить быстрый монтаж опционального оборудования
• Автонастройка ПИ-регуляторов

Коды для заказа ПЧ VLT AQUA Drive

Коды для заказа (складские позиции) ПЧ VLT AQUA Drive

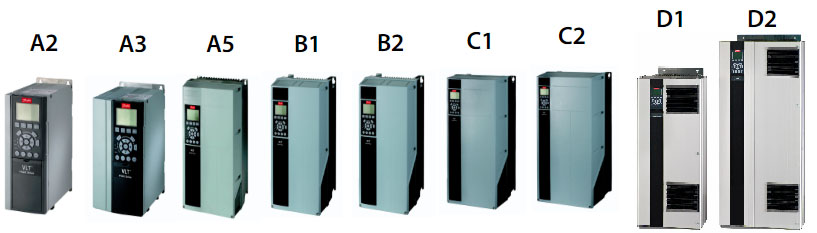

Типовые размеры VLT AQUA Drive FC202

Danfoss VLT AQUA Drive FC 202

Типовые размеры VLT AQUA Drive FC202 малой и средней мощности

Типовые размеры VLT® AQUA Drive FC202 большой мощности

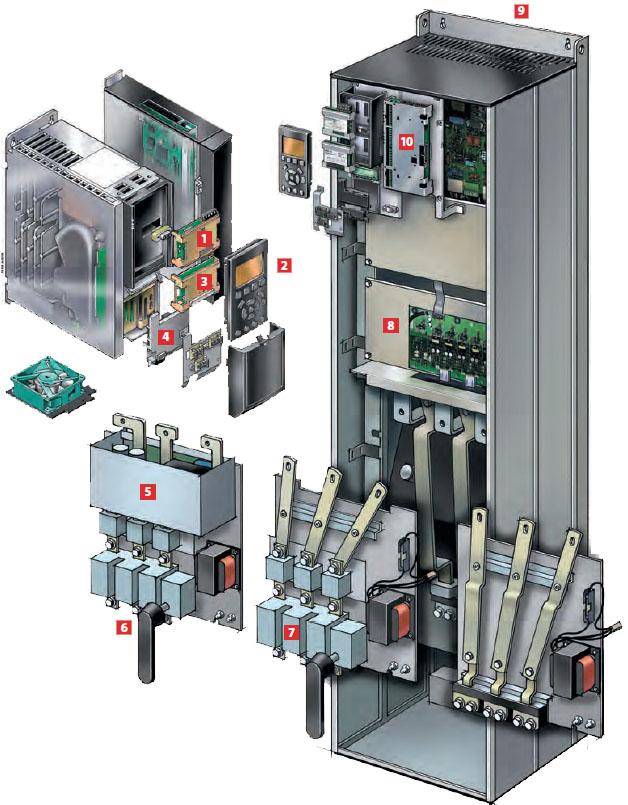

Опции для VLT AQUA Drive FC 202

Ìîäóëè VLT AQUA Drive FC 202

1. Опции шин

• Modbus RTU
• Modbus TCP IP
• PROFIBUS
• DeviceNet
• EtherNet/IP
• PROFINET

2. Панель оператора LCP

• Поставляется по выбору графическая, либо цифровая

3. Входы/выходы

• Входы и выходы общего назначения (3 цифровых входа + 2 аналоговых входа + 2 цифровых выхода + 1 аналоговый
  выход)
• касй контроллер (возможность подключения от 2 до 8 насосов)
• Вход термопары (3×Pt100/1000 + 1 AI)
• Релейные выходы (три реле)

4. Источник питания 24 В
5. Фильтр высокочастотных помех

• Встроен фильтр ВЧ-помех в соответствии со стандартами IEC 61800-3 и EN 55011

6. Отключение сети питания
7. Опции сети питания

• Доступны различные опции: предохранители, фильтр высокочастотных помех, рубильник сетевой, все опции подходят
  для использования сложных условиях

8. Платы

• Имеют покрытие 3S2, под заказ поставляются с покрытием 3S3

9. Охлаждение

• Охлажление осуществляется через тыльный канал при мощности свыше 90 кВт

10. Улучшенный каскадный контроллер (до 9 насосов)

Коды для заказа опции для VLT AQUA Drive FC 202

Руководства по эксплуатации Danfoss VLT AQUA Drive
