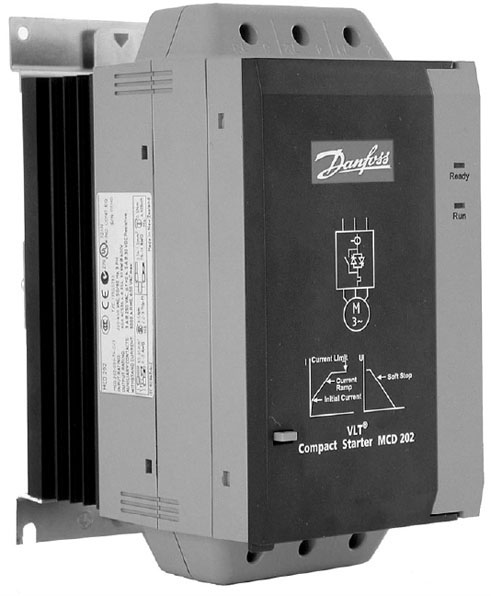

VLT COMPACT STARTER MCD 201/202

Описание

Устройства плавного пуска для асинхронных двигателей от 7,5 до 110 кВт

Версии для 200 — 575 В AC

Компактный дизайн со встроенными обходными контакторами — минимум тепловых потерь, рабочая температура от –10 °С до +60 °С

Время разгона: 2-15 с., время торможения: 2-20 с.

MCD201: без обратной связи по току (Timed Voltage Ramp)

MCD202: с обратной связью по току (Current Limit Starting Control / Timed Voltage Ramp Soft Stop) и встроенными функциями защиты двигателя: защита от превышения времени пуска, защита от опрокидывания фазы, тепловая защита (вход для подключения термистора или тепловая модель двигателя).

Коммуникационные опции: PROFIBUS, DeviceNet, Modbus RTU, Modbus TCP, Profinet, Ethernet IP

Опция: панель дистанционного управления

VLT Soft Starter MCD 202

Устройства плавного пуска для асинхронных двигателей от 7,5 до 110 кВт

Версии для 200 — 575 В AC

Компактный дизайн со встроенными обходными контакторами — минимум тепловых потерь, рабочая температура от –10 °С до +60 °С

Время разгона: 2-15 с., время торможения: 2-20 с.

MCD201: без обратной связи по току (Timed Voltage Ramp)

MCD202: с обратной связью по току (Current Limit Starting Control / Timed Voltage Ramp Soft Stop) и встроенными функциями защиты двигателя: защита от превышения времени пуска, защита от опрокидывания фазы, тепловая защита (вход для подключения термистора или тепловая модель двигателя).

Коммуникационные опции: PROFIBUS, DeviceNet, Modbus RTU, Profinet, Modbus TCP, Ethernet IP

Опция: панель дистанционного управления

Преимущества VLT Soft Starter MCD 201 /MCD 202

• Небольшая площадь корпуса и компактный размер позволяют экономить пространство в шкафу
• Встроенный байпасный контактор позволяет минимизировать расходы на установку, снизить потери мощности, уменьшить тепловыделения.
• Продвинутые алгоритмы управления тиристорным выпрямителем и сбалансированный выходной сигнал обеспечивают большее количество пусков в час.
• Максимум времени безотказной работы
• Основная защита двигателя (MCD 202)
• Максимальная температура окружающей среды 50°C без снижения рабочих характеристик Удобство в использовании Экономия при вводе в эксплуатацию, легкость в установке и использовании
• Монтаж на DIN-рейке (до 30 кВт) что экономит время и место

Технические характеристики VLT MCD 201

Основные функции VLT MCD 201

• Плавный пуск
• Плавный останов
• 7,5 – 110 кВт при 400 В
• Сетевое напряжение 200 – 575 В
• Uупр.110 – 440 В ~ тока или 24 В пер./пост. тока
• Тиристорное управление по двум фазам

Пуск/останов

• Регулировка времени нарастания напряжения
• Регулируемый начальный крутящий момент
• Регулировка времени снижения напряжения

Выходы

• Одно выходное реле: Управление линейным контактором

Управление

• Двух- или трехпроводное управление
• Параметрирование при помощи трех поворотных переключателей
• Кнопка перезапуска
• Дополнительно: модули последовательной связи, комплект дистанционного управления, ПО

Другие функции

• Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения
• Светодиодная индикация состояния
• IP 20 (7,5 – 55 кВт при 400 В)
• IP 00 (75 – 110 кВт при 400 В)
• Комплект для обеспечения доп. защиты

Технические характеристики VLT MCD 202

MCD 202 это аналог MCD 201 плюс расширенные функциональные возможности плавного пуска и дополнительные функции защиты двигателя

Основные функции VLT MCD 202

• Пуск с токоограничением
• Плавный останов
• Защита двигателя
• 7,5 – 110 кВт при 400 В
• Сетевое напряжение 200 – 575 В
• Управляющее напряжение 110 – 440 В пер. тока или 24 В пер./пост. тока
• Тиристорное управление по 2 фазам

Пуск/останов

• Пуск с ограничением тока
• Разгон с начальной величины тока
• Регулировка времени снижения напряжения

Защита

• Перегрузка двигателя (класс с регулируемым отключением)
• Превышение времени пуска
• Обратное чередование фаз
• Вход термистора двигателя
• К.з. тиристора – пуск не выполняется
• Неисправность питания – пуск не выполняется
• Мгновенная перегрузка

Выходы

• Два выходных реле: управление линейным контактором, “В работе” / “отключен

Управление

• Двух- или трехпроводное управление
• Параметрирование при помощи трех поворотных переключателей
• Кнопка перезапуска
• Дополнительно: модули последовательной связи, комплект дистанционного управления, ПО

Другие функции

• Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения
• Светодиодная индикация состояния
• IP 20 (7,5 – 55 кВт при 400 В)
• IP 00 (75 – 110 кВт при 400 В)
• Комплект для обеспечения доп. защиты

Обзор УПП Danfoss

Применение УПП Danfoss MCD 201 и MCD 202

Водоснабжение и водооотведение Центробежный насос Винтовой компрессор Вентилятор (с демпфером) Погружной насос	Пищевая промышленность Мойка бутылок Нарезчик	Деревообработка Циркулярная пила Корообдирка Отрезной станок Гидравлический блок питания Рубанок

Металлургия и горнодобывающая промышленность Пылепитатель Дробилка Роликовый конвейер	Станкостроение и транспортировка материалов Дробилка Пресс
