Описание
Диапазон мощностей
3 x 200 – 240 В…….. 1.1 – 45 кВт
3 x 380 – 480 В………1.1 – 315 кВт
3 x 525 – 600 В ……. 1.1 – 90 кВт
С перегрузкой по току в 110%
Спроектирован для работы в тяжелых условиях эксплуатации
Классы защиты
IP 20 (NEMA 1)…… 1.1 – 90 кВт
IP 21 (NEMA 1)…….1.1 – 315 кВт
IP 54 (NEMA 12) …..110 – 315 кВт
IP 55 (NEMA 12)….. 1.1 – 90 кВт
IP 66 (NEMA 4X)….. 1.1 – 90 кВт
Основные характеристики
• Автоматическая оптимизация энергопотребления
• Старт на лету (подхват вращающегося двигателя)
• Мониторинг энергопотребления
• Спящий режим (насосы, вентиляторы)
• Мониторинг обрыва приводного ремня
Основные характеристики
Сетевое питание (L1, L2, L3)
Напряжение питания 380 – 480 В Ѓ}10%
Частота электросети 50/60 Гц
Коэффициент мощности (cos φ) Близок к единице (> 0,98)
Коммутация на входе L1, L2, L3 1-2 раза/мин.
Выходные данные (U, V, W)
Выходное напряжение 0 – 100% напряжения питания
Коммутация на выходе Неограниченная
Время разгона 1 – 3600 с
Стабилизация частоты 0 – 132 Гц
Цифровые входы
Программируемые цифровые входы 6
Логика PNP ил и NPN
Уровень напряжения 0 – 24 В
Релейный выход
Программируемые релейные выходы 2 (240 В перем. тока, 2 A и 400 В перем. тока, 2 A)
Аналоговый вход
Аналоговые входы 2
Режимы По напр яж ению или току
Диапазон напряжений 0 – 10 В (масштабируемый)
Диапазон токов 0/4 … 20 мА (масштабируемый)
Связь по интерфейсу Fieldbus
Стандартный встроенный интерфейс: Протокол FC, Modbus RTU, N2 Metasys
Дополнительно: LonWorks for AKD (MCA 107)
Характеристики VLT Refrigeration Drive FC 103
Максимальная температура окружающей среды
50˚ C без снижения номинальных характеристик.
Защитное покрытие печатных плат
Покрытие печатных плат увеличивает срок службы привода. По умолчанию преобразователь частоты FC103 имеет покрытие плат класса 3C2 (EN 60721-3-3). Опционально доступно усиленное исполнение защиты класса 3C3.
Контроль температуры нагнетания
Данная функция защищает от поломки компрессор
Каскадный контроллер
Управление до трех компрессоров без внешнего ПЛК.
Контроллер нейтральной зоны
Совершенная настройка системы
Функция термостата/прессостата.
Позволяет управлять пуском/остановом компрессора, по параметрам давления/температуры.

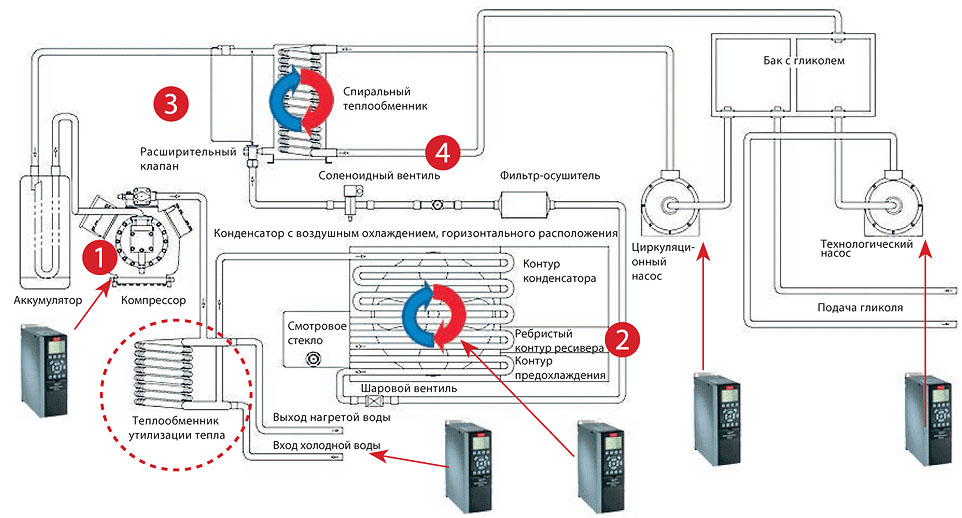

Пример применения VLT HVAC Refrigeration Drive FC 103
ñõåìà Refrigeration Drive FC 103
1.Компрессор
2.Конденсатор
3.Измерительный прибор/расширительный клапан
4.Испаритель
Вентиляторные функции VLT Refrigeration Drive FC 103
Контроль обрыва ремня
При обнаружении обрыва ремня автоматически выключается двигатель
Параллельное управление электродвигателями
Использует один привод для управления несколькими двигателями.
Опции
Различные дополнительные принадлежности для преобразователя частоты VLTR Refrigeration FC 103, устанавливаемые и проходящие испытание на заводе или поставляющиеся в виде дополнительного оборудования полностью готовые к работе и устанавливаемые в ходе модернизации.
Входы/выходы общего назначения (MCB 101)
3 цифровых входа, 2 цифровых выхода, 1 аналоговый выход по току, 2 аналоговых входа по напряжению
Релейные выходы (MCB 105)
3 релейных выхода
Аналоговые входы/выходы (MCB 109)
3 входа для термодатчиков , Pt1000/Ni1000, 3 аналоговых выхода по напряжению, Буфер для часов реального времени
Внешнее питание 24 В пост. тока (MCB 107)
Возможно подключение внешнего источника питания 24 В пост. тока для питания плат управления и дополнительных плат.
Усовершенствованные фильтры гармоник
При критичности уровня гармонических искажений
Фильтры dU/dt
При особых требованиях к защитной изоляции двигателя
Фильтры синусоидальных колебаний (LC-фильтры)
Для помехоустойчивой работы двигателя или при особых требованиях к защитной изоляции двигателя
Насосные функции VLT Refrigeration Drive FC 103
Защита от сухого хода и контроль конца кривой насоса
Привод постоянно отслеживает состояние насоса (поломки или утечки) и тем самым увеличивает его срок службы.
Компенсация потока
Устраняет негативные эффекты, которые могут возникнуть в случае близкого размещения датчика давления к насосу или вентилятору
Функция автоматической оптимизации энергопотребления (AEO)
Данная функция позволяет дополнительно экономить 5-10% электроэнергии.
Сетевые протоколы
Интерфейсы ADAP-KOOL, Modbus RTU позволяют интегрировать привод в систему управления зданием.
Режим «Сон»
Привод фиксирует момент когда нагрузка ниже определенного уровня и выключает двигатель. Нагрузкой может выступать поток воздуха или давление воды.
Режим день/ночь
Настройка различных режимов работы днем и ночью. Данная фунция снижает износ оборудования и позволяет экономить электроэнергию
Встроенный дроссель на звене постоянного тока
Встроенный дроссель защищает от гармонических искажений и соответствует требованиям EN 61000-3-12.
Встроенный фильтр ЭМС
Отпадает необходимость во внешнем фильтре. Выбранный тип фильтра будет интегрирован в преобразователь частоты.
Компрессорные функции VLT Refrigeration Drive FC 103
Оптимизация давления всасывания
Привод поддерживает характерстику ADAP-KOOL «Оптимизация давления всасывания», которая осуществляет автоматическую адаптацию необходимого давления всасывания исходя из нагрузки системы.
Включение/отключение впрыска
Улучшение процессов охлаждения
Преобразование давления в расход
Привод преобразует сигнал от датчика давления в значение расхода.
Коды для заказа VLT HVAC Refrigeration Drive FC 103
| Код заказа | Модель преобразователя частоты | Типовой код | Ток, А | Мощность, кВт | Размеры, ВхШхГ | Вес, кг |
| (3х380-460 В, IP 20/шасси, базовый РЧ фильтр (А2), без тормозного транзистора, без панели управления LCP, Без доп. покрытия плат PCB, без доп.устройств) | ||||||
| 134F7998 | Danfoss VLT Refrigeretion Drive FC 103 1,1 кВт | FC-103P1K1T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 3 | 1,1 | 268х90х205 | 5 |
| 134F8699 | Danfoss VLT Refrigeretion Drive FC 103 1,5 кВт | FC-103P1K5T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 4,1 | 1,5 | 268х90х205 | 5 |
| 134F8707 | Danfoss VLT Refrigeretion Drive FC 103 2,2 кВт | FC-103P2K2T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 5,6 | 2,2 | 268х90х205 | 5 |
| 134F8715 | Danfoss VLT Refrigeretion Drive FC 103 3 кВт | FC-103P3K0T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 7,2 | 3 | 268х90х205 | 5 |
| 134F8723 | Danfoss VLT Refrigeretion Drive FC 103 4 кВт | FC-103P4K0T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 10 | 4 | 268х90х205 | 5 |
| 134F8731 | Danfoss VLT Refrigeretion Drive FC 103 5,5 кВт | FC-103P5K5T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 13 | 5,5 | 480х130х205 | 7 |
| 134F8739 | Danfoss VLT Refrigeretion Drive FC 103 7,5 кВт | FC-103P7K5T4E20H2XXXXXXSXXXXAXBXCXXXXDX | 16 | 7,5 | 480х130х205 | 7 |
| 134F8006 | Danfoss VLT Refrigeretion Drive FC 103 11 кВт | FC-103P11KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 24 | 11 | 480х242х260 | 22 |
| 134F8763 | Danfoss VLT Refrigeretion Drive FC 103 15 кВт | FC-103P15KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 32 | 15 | 480х242х260 | 22 |
| 134F8771 | Danfoss VLT Refrigeretion Drive FC 103 18,5 кВт | FC-103P18KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 37,5 | 18,5 | 480х242х260 | 22 |
| 134F8779 | Danfoss VLT Refrigeretion Drive FC 103 22 кВт | FC-103P22KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 44 | 22 | 650х242х260 | 27 |
| 134F8788 | Danfoss VLT Refrigeretion Drive FC 103 30 кВт | FC-103P30KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 61 | 30 | 650х242х260 | 27 |
| 134F8798 | Danfoss VLT Refrigeretion Drive FC 103 37 кВт | FC-103P37KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 73 | 37 | 680х308х310 | 45 |
| 134F8804 | Danfoss VLT Refrigeretion Drive FC 103 45 кВт | FC-103P45KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 90 | 45 | 680х308х310 | 45 |
| 134F8812 | Danfoss VLT Refrigeretion Drive FC 103 55 кВт | FC-103P55KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 106 | 55 | 680х308х310 | 45 |
| 134F8820 | Danfoss VLT Refrigeretion Drive FC 103 75 кВт | FC-103P75KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 147 | 75 | 775х310х335 | 65 |
| 134F8828 | Danfoss VLT Refrigeretion Drive FC 103 90 кВт | FC-103P90KT4E20H2XXXXXXSXXXXAXBXCXXXXDX | 177 | 90 | 775х310х335 | 65 |
| Опциональное оборудование для Danfoss VLT Refrigeretion FC-103 | ||||||
| 130B1107 | Графическая панель оператора | |||||
| 130B1108 | Опция резервного питания 24В DC, MCB 107 | |||||
| 130B1110 | Плата расширения релейных выходов 3 реле) , MCB 105 | |||||
| 130B1125 | Плата расширения входов/выходов, MCB 101 | |||||
| 130B1143 | Плата расширения аналоговых входов/выходов, MCB 109 | |||||
| 130B1269 | Сетевая карта ADAP-KOOL AKD Lonworks MCA 107 | |||||
