Описание
Принцип работы

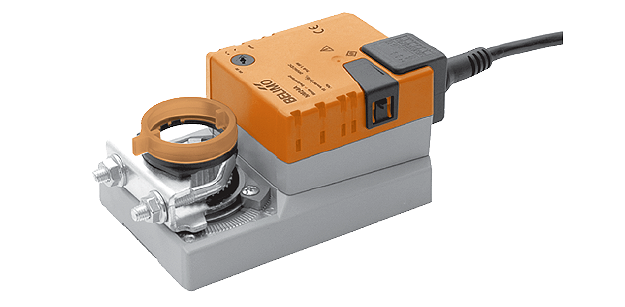

Команды на электрический привод BELIMO NM24A-SR передаются посредством аналогового сигнала типа 0 … 10 V (стандарт), который посылает команду об открытии/закрытии заслонки. Текущее положение привода можно понять по значению номинального напряжения.
В приводе BELIMO NM24A-SR предусмотрено также и ручное управление, осуществляемое нажатием специальной кнопки с опцией самовозврата на корпусе привода. При нажатой кнопке редуктор привода BELIMO NM24A-SR выведен из зацепления. Функция ручной блокировки.
Процесс монтажа привода на заслонку
Модель электропривода BELIMO NM24A-SR монтируется посредством специального захвата. Для того, чтобы избежать вращения электропривода после установки предусмотрен специальный фиксатор.
Угол поворота привода
Максимальный угол поворота электропривода BELIMO NM24A-SR равен 95°, ограничен с обеих сторон механическими упорами.
Надежность
Надежность электропривода BELIMO NM24A-SR обеспечивается за счет опции автоматического отключения, как только привод достигает конечных позиций. Благодаря этому привод полностью защищен от перегрузок.
Технические характеристики
| Электричество | |
|---|---|
| Uномин, частота переменного тока | 24 V, 50/60 Hz |
| Интервал Uномин | От 19,2 V до 28,8 V |
| Мощности |
4 VA (расчет) 2 W – в рабочем состоянии (при номин. моменте силы) 0,4 W – в нерабочем состоянии |
| Способ присоединения | Кабельное: 4 x 0,75 мм2, длина 1 м |
| Функциональность | |
| Момент силы | Не менее 10 Нм (Uномин = 24 V) |
| Управление | Аналоговый сигнал типа 0 … 10 V |
| Диапазон работы | 0…10 V (R при входе — 100 кОм) 2 … 10 V |
| Обратная связь | 2 … 10 V, max — 1 мА |
| Плавность хода | +/- 5% |
| Функция управления вручную | Предусмотрена. Посредством кнопки на корпусе с самовозвратом редуктор выходит из зацепления |
| Максимальный поворот | Макс. угол = 95° |
| t срабатывания | 150 с |
| Допустимый шум от работы привода | Не более 35 dB |
| Контроль позиции привода | При помощи съемного указателя |
| Надежность и безопасность | |
| Защита от поражения электрическим током | Класс III, IP54 (независимо от установочного положения) |
| Температурный диапазон |
Внешняя среда: от –30°C до +50°C Хранение: от –40°C до +80°C |
| Относительная влажность воздуха | Не более 95%, без конденсации |
| Тех. поддержка | Нет |
| Габариты | |
| Вес | 0,8 кг |
