Описание
Установка привода на заслонку

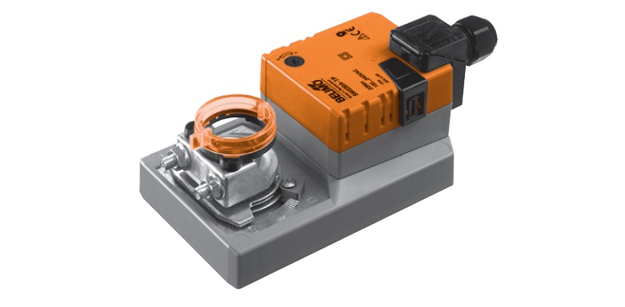

Электропривод Belimo SM230A-TP поставляется вместе с универсальным захватом, с помощью которого устанавливается на заслонку. Для того, что избежать произвольного поворота привода на заслонке в процессе работы он закрепляется фиксатором, также входит в базовую комплектацию.
Управление вручную
Для того, чтобы активировать управление вручную электроприводом Belimo SM230A-TP необходимо нажать кнопку на корпусе. До тех пор, пока она находится в нажатом положении либо заблокирована, привод отключен от питания.
Настройка угла поворота привода
Угол поворота настраивается при помощи механических упоров с обеих сторон привода Belimo SM230A-TP. Максимальный угол 95°.
Защита от перегрузок
В устройстве Belimo SM230A-TP обеспечивается высокая степень защиты от перегрузок в процессе эксплуатации за счет автоматической остановки после прохождения финальных позиций. Концевые выключатели не требуются.
На электропривод Belimo SM230A-TP действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.
Технические характеристики
|
Электричество |
|
|
Unom |
AC 230 В / Интервал 85 — 264 В |
|
Частота тока |
50/60 Гц |
|
Потребление мощности |
6 ВА – в расчете 2,5 Вт – в процессе работы 0,6 Вт – в нерабочем состоянии |
|
Подключение питания |
С помощью клемм 4 мм2 |
|
Одновременное подключение |
Возможно (нужно учитывать мощности) |
|
Функциональность |
|
|
Момент силы двигателя |
20 Нм (минимум) |
|
Вращение привода |
Настраивается установкой 0/1 (влево/вправо) |
|
Управление вручную |
Есть. Активируется нажатием кнопки на корпусе. Может блокироваться |
|
Допустимый угол поворота |
≤ 95°. Настраивается и ограничивается за счет упоров с обеих сторон |
|
Время срабатывания при 90° |
2,5 мин |
|
Максимальный шум при работе |
Не более 45 дБ |
|
Индикатор позиции |
Указатель съемный (механич.) |
|
Безопасность эксплуатации |
|
|
Защита от поражения током |
2-й класс защиты, 100% изоляция |
|
Защита корпуса |
Протокол IP54 |
|
ЭМС |
Согл. директиве 2014/30/EU |
|
Импульсное Unom |
2,5 кВ |
|
Степень защиты окруж. среды |
3 |
|
Допустимая температура окруж. воздуха при работе |
От –30°C до +50°C |
|
Допустимая температура хранения |
От –40°C до +80°C |
|
Относ. влажность воздуха |
95%, конденсат не образуется |
|
Сервисное обслуживание |
Нет |
|
Масса устройства |
930 грамм |
