Описание
Принцип монтажа привода на заслонку

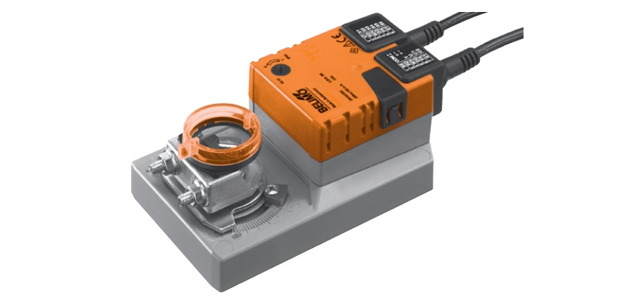

Для монтирования электропривода Belimo SM24AP5 на заслонку предусмотрен универсальный захват (поставляется вместе с устройством). Чтобы избежать произвольного поворота привода на заслонке в процессе работы он блокируется фиксатором.
Ручной режим управления
Чтобы перевести привод Belimo SM24AP5 на ручное управление нажмите на кнопку на корпусе – редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка остается в таком состоянии. Опция фиксирования в любом положении.
Надежность эксплуатации
В электроприводе Belimo SM24AP5 реализована опция автоматического отключения сразу после прохождения конечных позиций. Это позволяет обеспечить высокую степень защиты от перегрузок без использования концевых выключателей.
Обратная связь о положении привода U5
Привод Belimo SM24AP5 оснащен встроенным потенциометром обратной связи (от 0 до 100%).
Скидки и оптовые цены обсуждаются персонально.
Гарантия на электропривод Belimo SM24AP5 – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.
Технические характеристики
| Параметры подключения к электричеству | |
|---|---|
| Uном (напряжение ном) | 24 В (постоянный/переменный ток), частота 50/60 Гц |
| Интервал Uном | 19,2 – 28,8 В (постоянный/переменный ток) |
| Потребление мощностей | 4 ВА – в процессе калибровки (расчетный параметр)
2 Вт – в процессе работы 0,2 Вт – в нерабочем состоянии |
| Потенциал рециркуляции | +/- 5%, 5 кОм, 1 Вт |
| Способ подключения (двигатель/потенциометр) | С помощью кабеля, 100 см, 3 x 0,75 мм² |
| Функциональные параметры | |
| Момент силы двигателя | 20 Нм (миним. значение) |
| Направление движения двигателя | Настраивается переключателем 0 (влево) /1 (вправо) |
| Ручной режим | Есть. Активируется после нажатия кнопки для вывода редуктора из зацепления, фиксируется |
| Допустимый угол поворота | Макс. 95°. Угол настраивается за счет концевых упоров с обеих сторон привода |
| Время срабатывания на 90° | 2,5 мин |
| Шум двигателя в работе | Макс. 45 дБ |
| Индикатор позиций | Съемный указатель, механический |
| Параметры безопасности эксплуатации | |
| Класс защиты от тока | 3-й, экстра-низкие напряжения |
| Протокол защиты корпуса | IP54 |
| Электромагнитная совместимость | Директива 2014/30/EU |
| Unom импульса | 0,8 кВ |
| Степень защиты окруж. среды | 3 |
| Окружающая t в процессе эксплуатации | -30°C … +50°C |
| t хранения привода | -40°C … +80°C |
| Влажность воздуха относит. | 95%, без конденсации |
| Сервисная поддержка | Не нужна |
| Масса устройства | 1,1 кг |
